SD1000变电站继电保护向量检验系统

一、概述

继电保护向量检查是新建变电站调试和投运的重要试验工作，《国家电网公司十八项电网重大反事故措施》和《继电保护和安全自动装置检验规程》要求：新安装的继电保护装置及回路，在投入运行前，必须用一次电流及实际工作电压加以检验和判断继电保护向量是否正确。这是多年运行经验的总结，为电力系统继电保护的安全运行发挥了至关重要的作用。

但在投运初期，负荷组织往往较为困难，常常因为系统潮流小、设备负荷轻不能及时完成继电保护向量测试任务，给继电保护正确投运造成困难。

SD1000变电站继电保护向量检验系统很好的解决了这一问题。

SD1000变电站继电保护向量检验系统国内领先、技术先进，经国网电科院实验室验证和现场实际使用，完全满足新建变电站和技改变电站工程实际需要，解决了以往工程投产组织负荷困难、倒闸操作多、加装临时保护多、保护整定计算工作量大等难题，缩短了工程投产时间，提高了工程投产的效率和安全性。

SD1000变电站继电保护向量检验系统包括：三相500A大电流试验设备1台，三相300A大电流试验设备1台，三相10kV高电压试验设备1台，大电流三相输出线2组，高电压三相输出线1组，吸盘式天线 3 个，GPS/BDS 天线 3 个。

使用SD1000变电站继电保护向量检验系统，模拟一次负荷，可以完全满足220kV、500kV、1000kV变电站继电保护向量检查的试验要求。

二、功能特点

1、装置设计新颖，轻便灵活，三台设

备可以分别独立使用，也可以两台或

三台联机组合使用；

2、装置采用高频开关原理设计，带载出，输出能力突出，输出稳定、精度高、时间长，各相电流、电压输出幅值、相位频率单独可调；

3、可模拟一次电流、一次电压回路各种三相对称、不对称向量，用于变电站母线、线路及变压器的实际负荷模拟；

4、输出大电流、高电压到变电站的一次设备，可以检查继电保护装置及二次回路的正确性和完整性，在检查继保装置向量正确性的同时，可以检查测控装置、安自装置、计量装置、录波装置等二次设备的向量正确性；

5、线路保护向量检验试验，电流、电压的输出可以模拟线路空载、线路带载、阻性负荷、感性负荷等各种运行状态；

6、母线保护、变压器保护向量检验试验，电流、电压的输出可以模拟区内故障及区外故障运行状态；

7、采用GPS、北斗复合授时及无线或光纤通信技术，远程控制和修改数据参数，三台装置可互为主从机，同步输出电流、电压量；

8、使用高亮度大屏幕TFT液晶屏，显示电流、电压、相位，并有电流电压矢量图，汉字菜单显示，通过触摸屏操作；

9、装置具有过热、过载、开路保护功能，面板上设有紧急停止按钮；

 10、电压输出采用高电压隔离输出方式，高压部分远离控制部分，电压输出线采用高压绝缘输出线，使用安全可靠。

三、系统各部分技术参数

1、三相500A大电流试验设备技术参数

2、三相300A大电流试验设备技术参数

3 、三相10kV高电压试验设备技术参数

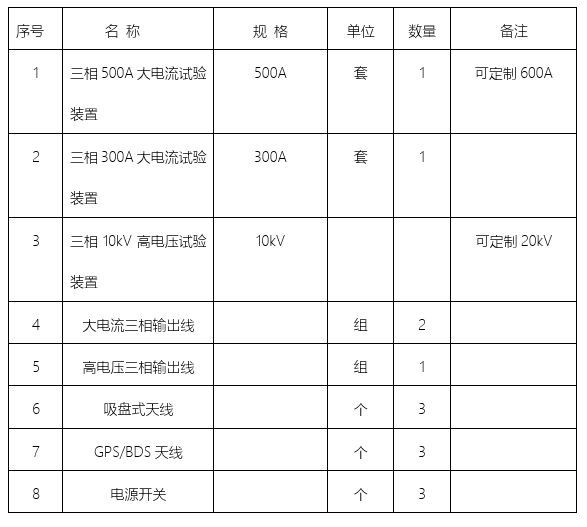

四、设备配置表
